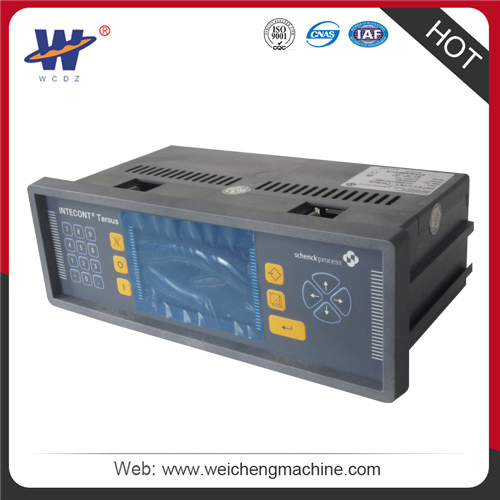

原装申克仪表

LX-163是我公司专门为实现散状物料配料、计和控制而自主开发的一款智能控制仪表。
LX-163可以通过模拟量及开关量输入输出接口与PLC组成控制系统、并可以通过现场总线与远程主机组成DCS系统。它可以肝定量加料控制、批里加料控制。

24小时热线:13905362756

产品详细

1.1选择LX-163的理由:

     抗干扰能力强-

     操作更简单、智能化程度更高。


1.2 LX-163控制仪表技术特征

主板采用ARM 32位CPU,运算速度快,电磁兼容性好,抗辐射干扰能力强;

CPU与端口采用全向隔离,抗静电、传导干扰能力强;

仪表端口布局、开口尺寸向下兼容,方便进行仪表替换、升级﹔

采用大点阵LCD显示技术,19264点阵;

柔性轻触薄膜键盘,按键面积大、手感舒适;

更完善的通讯协议,配合计算机软件可实现远程标定,脱离常规键盘操作;


1.3LX-163控制仪表技术指标

1.3.1供电电源

        LX-163控制仪表供电电源为交流85-265V 最大消耗功率10W。

1.3.2外观特性

        · 铝合金箱体外壳,密封性好,耐粉尘,更适于工业场合应用。

        ·标准盘式安装,开孔尺寸:宽×高=275mnm×86mn (仪表外形尺寸宽×高×深=288×98mm×185mm)


1.3.3输入接口

        · 一路称重模块:供电:10V/100mA,输入范围:0-25mV;

        注:请使用标准电阻应变式称重传感器。

五路可编程开关量输入﹔可用于启动运行、批量运行输入、报警复位和手动加料。模拟输入口是可编程的,通过参数BO6、Q01-04设置各输入使用的端口。“启动输入”的设置在功能菜单中直接按[3进行切换。出厂时输入口定义为:

DI1=报警复位DI2=手动加料DI3=启动DI4=启动批量

注:请外接无源触点。

        —路模拟输入(流量设定输入);

4-20mA输入。

1.3.4输出接口

        · 三路可编程4-20mA模拟量输出:0-500欧﹔由参赛EO1/E04/EO7设定。

        · 二路数字现场总线:一路为RS-485标准通讯接口,一路为RS-232标准通讯接口;

七路可编程开关量(继电器)。输出继电器标称:5A@250VAC。开关量输出可用于故障报警、加料控制、卸料控制、流量上限、流量下限、仓重下限、仓重上限、批量运行、控制超偏差、运行状态和批量完成。开关量输出时可以定义的,可以通过参数R01-R17设置各输出功能使用的端口。出厂上输出口定义如下:

D01=仓重下限DO2=仓重上限DO3=故障报警DO4=运行状态DO5=批量完成DO6=加料启动DO7=卸料启动

         · —路脉冲计数输出(Max:10Hz)。

        注:脉冲输出被固定用作远端累计显示。

1.3.5环境适应性

        · LX-163控制仪表的工作温度范围-20℃~55℃,湿度为10%~95%不冷凝。

        · LX-163控制仪表非本质安全型仪表,使用时请外接适当保险。
